Що таке щит управління насосами і де він застосовується?

Насоси використовуються у різних галузях промисловості та народного господарства. Для керування їхньою безаварійною роботою, захисту від негативних зовнішніх впливів використовуються щити керування насосами. В Україні одним із найбільшим інженерно-виробничим підприємством, де відбувається виробництво електрощитів, є ЮГОВ-Проект. Він має власні виробничі потужності, забезпечує інженерний супровід, монтаж та обслуговування керуючих пристроїв.



Що таке щит управління насосами?

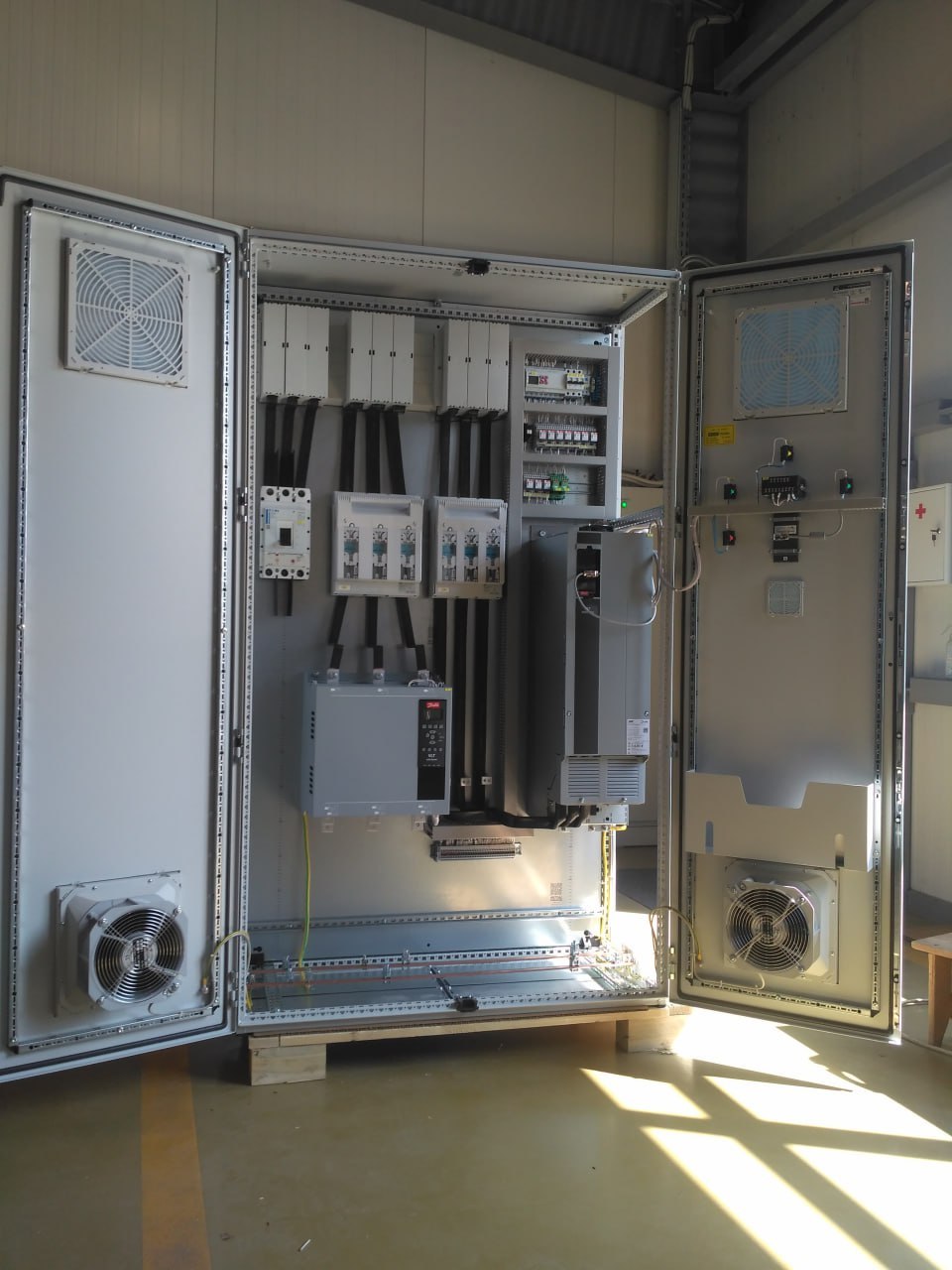

Щит управління насосами (ШУНС) – це спеціальна шафа, в якій встановлені різні керуючі пристрої, що захищають насоси від:



• перевантажень;

• перегрівання;

• короткого замикання;

• перебоїв у електропостачанні;

• сухого ходу та ін.



Комплектація ШУНС складена на високотехнологічних та високоякісних пристроях компанії Danfoss (Данія). Щити застосовують для узгодженої роботи кількох насосів, наприклад, 1-2-х робочих і одного резервного. Управління шафою може виконуватися в автоматичному та ручному режимі, що підвищує надійність пристрою.



Основні функції



Щити виконують безліч функцій:



• підтримують в автоматичному режимі тиск та його перепад на насосах;

• забезпечують підтримку заданого рівня рідини на вході/виході;

• за допомогою контролера можна задати алгоритм роботи насосної станції та підтримувати його в автоматичному режимі;

• контроль та реєстрація кількості пусків, часу роботи кожного насоса окремо;

• автоматичне перемикання помп залежно від схеми та циклу роботи;

• автоматичний запуск системи після раптового відключення напруги живлення;

• перехід на ручне керування роботою після заходів з налагодження, обслуговування, ремонту та ін.



За бажанням замовника щит можна укомплектувати додатковими пристроями, які розширюють його функції.









Технічні характеристики



ШУНС має такі технічні параметри:



• напруга живлення – 3х380 – 10%+15% (В);

• частота живлення – 50 (Гц);

• діапазон потужності: для 1 помпи – 0,25-90 кВт; для 2-х - 0,25-90 кВт; для 3-х - 0,25-30 кВт.

• ступінь захисту – IP 54.



Для захисту насосів від негативних зовнішніх впливів встановлюють:



• пристрої від струмів короткого замикання та перевантаження;

• теплові реле для запобігання перегріву;

• частотні перетворювачі для електронного захисту двигунів;

• автоматичні вимикачі – відключають двигун помпи при аварії або відсутності напруги в мережі живлення;

• світлову та звукову сигналізацію, що сповіщає про зміни у режимі роботи системи.



Шафа можна кріпити до стіни або встановлювати на підлозі. Функціональні блоки виконують свою функцію. Завдяки модульній конструкції вони легко стикуються один з одним і при демонтажі, ремонті, заміні не вимагають відключення всієї системи.



Галузь застосування



ШУНС використовуються для керування насосними станціями:



• промислового водопостачання;

• забезпечення питною водою;

• водопостачання багатоповерхових та висотних будівель;

• опалювальної системи;

• пожежних щитів та станцій.



Випускають шафи 4-х модифікацій, призначених для різної кількості помп у схемі та різної потужності.
